R．EPQ－1000－595門桿漏氣疏水器
用途及特點
R．EPQ－1000－595門桿漏氣疏水器，是我公司在多年實踐的基礎上，針對電廠的汽輪機和石化、化工、治金、輕紡等行業中蒸汽輸送過程中岀現的疏水器壽命短、疏水的同時也排汽、造成能源大量浪費的現象研制開發的一種節能裝置。
我公司的門桿漏汽疏水器裝置適用于高溫高壓蒸汽系統的系列化產品，其特點是，使用壽命長（平均使用壽命在5～10年），只疏水不排汽，排出的熱水還可回用，大大節省了水、電、汽的消耗。
我公司的門桿漏汽疏水器裝置，由水袋積水簡、液位控制器和疏水閥三部分組成，既可實行基地式自動調節，又可通過DCS控制系統進行控制?？刂崎y帶有閥位顯示和遠傳，閥內件均采用耐高溫的因科鎳材料，克服了疏水過程中的氣蝕和閃蒸破壞，延長了閥的使用壽命，閥門上還帶有手動操作機構。液位控制器為高溫磁性翻板液位計，便于直接觀察，同時帶有液位報警，以保證安全運行。
工作原理
S．EPQ－1000－595門桿漏氣疏水器主要由水袋積水筒、液位控制器和氣動疏水閥組成。
■液位控制器：高溫磁翻板液位計帶有高水位和標準水位兩個傳感器。當達到標準水位時，標準水位傳感器輸出開閥信號，打開氣動疏水閥及時疏水至磁翻板液位計顯示“0”位，疏水時間的長短由時間電子繼電器實地設定（出廠設置為3秒），以滿足不同工況下的疏水要求。當標準水位傳感器出現故障時，水位到達高水位，高水位傳感器發出報警信號要求檢修標準水位傳感器，同時打開氣動疏水閥疏水。

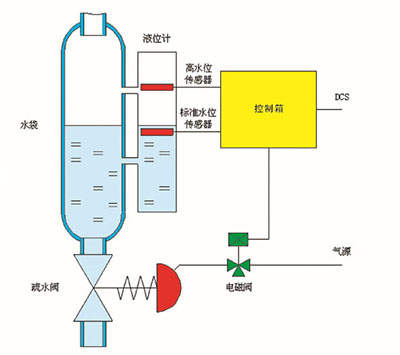

液位控制器原理見圖。
■氣動疏水閥：氣動疏水閥主要由單作用氣缸式執行機構、疏水閥、手輪及其他配套附件組成。
當液位控制器輸出開閥信號時，疏水閥上的電磁閥線圏得電，氣源經電磁閥進入氣缸，活塞動作帶動推桿、閥芯動作，使疏水閥打開進行疏水；當液位控制器輸出關閥信號時，電磁閥線圈失電，氣缸內的壓縮空氣在復位彈簧的反力作用下，經電磁閥排空，疏水閥自動關閉，完成一個疏水過程。
氣動疏水閥在運行過程中，無論電源或氣源發生故障，均可通過手輪機構在現場進行手動操作，以確保系統安全運行。
主要技術參數
1、公稱通徑：DN25 6、工作壓力：中壓：2．4MPa
2、連接型式：中壓：承插焊 7、氣源壓力：0．5MPa
3、閥體材料：F91 8、泄漏量：零
4、閥內件材料： INCONEL718 9、閥位保持時間：≥10min
5、使用溫度：595℃ 10、防護等級：IP65
