產品介紹
一、概述
油箱加熱裝置由4個電加熱器發熱元件和1套電加熱控制柜組成。為控制安全，控制回路中裝有溫度控制開關、溫度控制儀器和低油位開關。
二、主要技術參數
（一）電加熱控制柜部分
1、溫度測量控制范圍 *0～100℃
2、溫度測量顯示分度號 PT100
3、溫度測量精度 ±0.5% ±1個字
4、溫度控制精度 ±0.3% ±1個字
5、工作環境溫度 -5℃～40℃
6、額定電壓 *AC-415V/245V
7、額定功率 96KW
（二）電加熱器部分（每只發熱元件）
1、電源 兩根火線AC380V 60HZ
2、功率 24KW

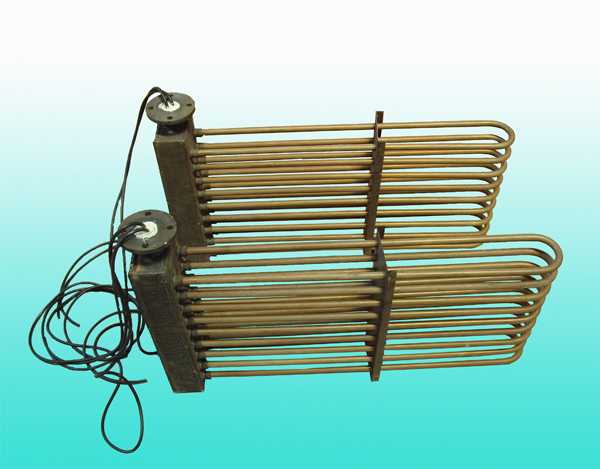

3、每只元件由9根φ18的U形管狀發熱管組成。
4、元件能夠承受1分鐘的絕緣試驗,試驗電壓1500V、60HZ。
5、元件的冷態絕緣電阻大于1兆歐。
三、溫度控制方式
本套電加熱器應與電加熱控制柜配套使用。當接通電源，設定好加熱溫度，由溫度檢測元件送來的信號，經放大和補償后進行非線性較正，其輸出信號一路送數字顯示回路進行當前溫度顯示，一路送出控制信號去控制接觸器來控制電加熱器的通斷。具體設定方法見溫控表使用說書。
四、安裝與調試
1、溫度控制電源柜安裝地點應沒有嚴重灰塵或腐蝕氣體，沒有強烈間歇振動同時應盡量遠離強磁場，環境的良好程度與電源柜的可靠工作和使用壽命有密切的關系。
2、電源輸入線為多股絞銅線，應裝銅接線鼻接入，電源柜與加熱器之間的連線要分別對號，以便識別。
3、溫度信號線為3*1.5㎜2銅蕊線,其中有二根接在熱電阻的同一端,接到控制柜時要分清。
4、油箱上的溫度控制開關和低油位開關用2*1.5㎜2銅蕊線連到控制柜上。
5、送電前應仔細檢查裝配部件有無異常，以防運輸振動后松動。
6、設備使用前，請仔細閱讀溫控柜及配置儀表的使用說明。
7、調整分以下幾部（應在送電前進行）
（1）檢查接線準確無誤后，把（手動停止自動開關）轉到停止位置即可合上主電源開關，此時A、B、C電源指示燈亮。
（2）轉動控制電源開關使控制電源指示燈亮,同時溫度控制器有顯示,此時可根據溫度控制器說明書設定所需溫度。
（3）設定好溫度后,把手動停止自動開關轉到自動位置,此時如油箱油位達到高度,控制柜就能自動投入運行。
五、設備使用注意事項
1.控制柜通電前，外殼應有可靠接線。
2. 油箱上的溫度控制開關和低油位開關必須由專業人員檢查完好方可投入運行。
3.操作人員應首先熟悉本設備使用說明書和有關儀表的使用說明書方可操作。
